近幾年來，中國煙草實施了卷煙條與盒中揮發性有機化合物的檢測與包裝適性數據化控制，特別是“卷煙條與盒包裝紙印刷品”行業標準的出臺，卷煙包裝的安全性與包裝適性得到加強。

現有的裁紙器器功能都比較簡單，一次只能裁剪一個邊，那么卷煙包裝一般需要裁減多個邊，大多數是四個邊，那么至少需要裁剪四次，用起來并不方便，特別是對于裁切用于煙包印刷品VOC限量檢測樣品制備，更顯操作不方便，根據VOC限量檢測樣品制備規定，檢測紙樣統一裁切成“155mm×100mm”、“220mm×55mm”兩種規格的矩形，由于傳統工具采用單刀方式，裁切一個樣品需要裁切4次以上才能得到準確尺寸，效率不高，且稍微掌握不好，被裁的紙張往往是裁剪得歪歪扭扭，尺寸不準，嚴重影響了檢測的質量和精度，不能裁切達到要求。

因此，如何提供一種裁紙裝置，以提高裁切效率，是目前本領域技術人員亟待解決的技術問題。

根據常德金鵬印務有限公司提供專利申請資料和相關技術人員要求.設計出一款快速制備VOC限量檢測樣品，將原材料和成品（小盒、條盒）一次裁切成統一的155mm ×100mm、220mm×55mm兩種規格的矩形。

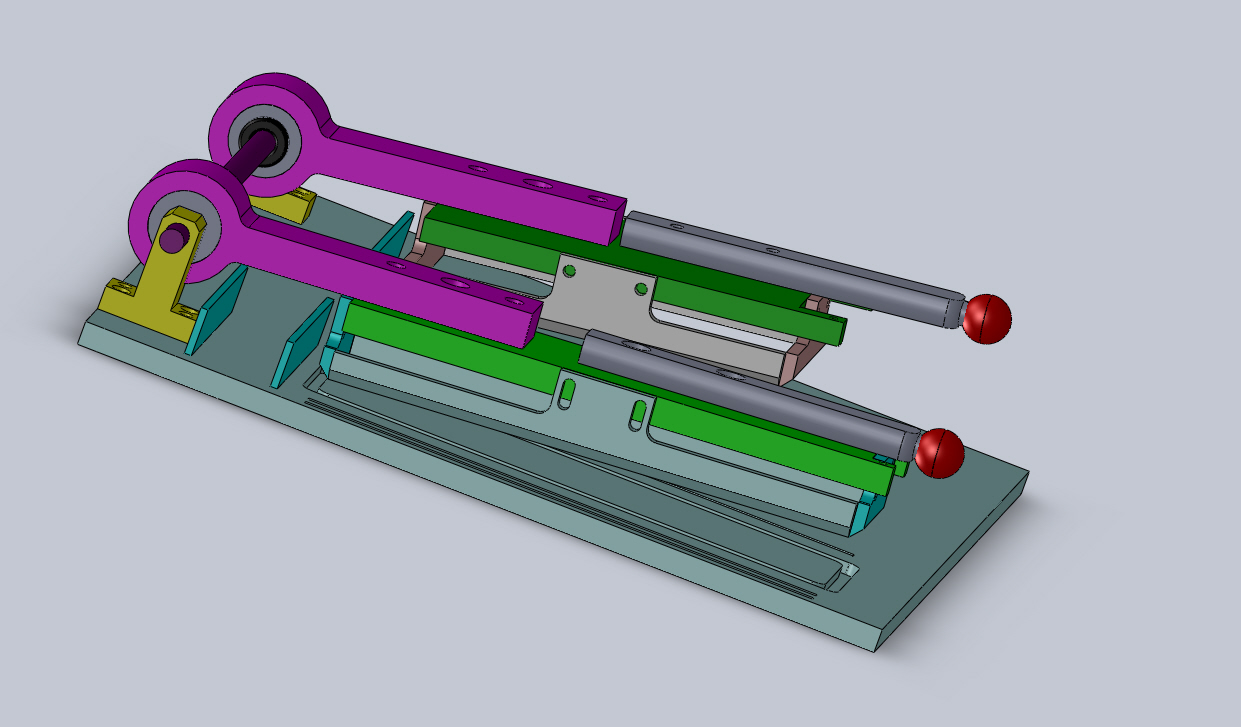

總體效果圖如下:

說明

此種裁紙裝置，包括成品模具、原材料模具、裁紙刀具、基板、裁紙容納腔、連桿、手柄、基座、轉動軸、限位裝置、轉動臂。基板設置在所述基座上，轉動臂通過轉動軸設置在所述基座上，裁紙刀具安裝在轉動臂固定連接，裁紙刀具由有第一切刀、第二切刀和第三切刀、第四切刀組成，所述定位條上設置有用于容納裁紙模具的第一缺口，定位條與四條切刀形成的矩形與裁紙形狀相同。
